Smartmeter update: permanent cable

Written by Maarten in Home automation

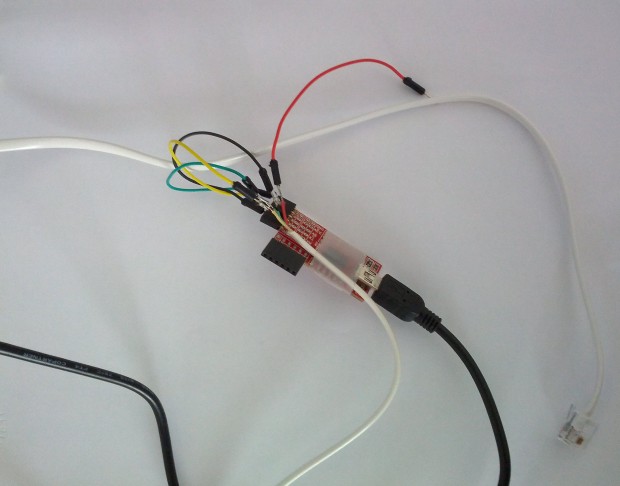

Today I received a FTDI DS_TTL-232R cable ($12 on ebay), this cable allowed me to create a more permanent solution for my smartmeter. Here is the old cable/test setup:

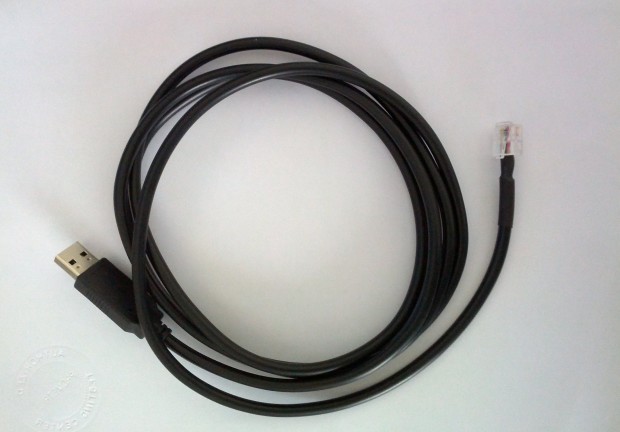

And here is the new cable (I replaced the six pin female header with a RJ11 crimp connector):

Onwards!

Maarten

Hi, I am Maarten and I am the owner of this weblog. I post on various IT subjects that matter in my life as an IT professional.

21 thoughts on “Smartmeter update: permanent cable”

  1. Hoi Maarten,

    Weet je toevallig ook of je de P1 poort van de slimme meter met Zwave apparatuur kunt uitlezen. Er zijn volgens mij verschillende energieleveranciers die dit inmiddels doen.

    Op die manier kun je gas en elektra verbuik inzichtelijk maken in HomeSeer, Vera of HouseAgent en naar mijn idee een stuk betere oplossing als via het LEDje.

    groetjes

    Martin

  2. Hoi Maarten,

    Wat heb je voor layout gebruikt in het RJ11 stekkertje? Kan je misschien een foto posten?

    Nog een andere vraag, lees jij de Iskra nu uit met dat kabeltje?

    Alvast bedankt voor je reactie.

    Paul.

  3. Hoi Maarten,

    Nu ben ik (nog) een totale n00b op dit gebied…
    Ik wil binnenkort mijn meterkast verbouwen van 1 naar 3 fase (van 1*40 Amp naar 3*25 Amp) omdat mijn hoofdzekering (gelukkig automaat) er al meer dan eens uitgeklapt is. (niet echt iets waar je op zit te wachten op kerstavond met huis vol visite)
    De netbeheerder heeft al aangegeven dat ik dan gelijk een slimme meter zal krijgen (en vervangen ze ook gelijk de gasmeter voor een slimme).
    Heb ik dan alleen die 2e variant nodig van de USB-kabel waar je de RJ11 al aangeknepen heb zitten voor de koppeling aan de P1?
    Waar kan ik die vinden? Als ik op ebay zoek naar FTDI krijg ik gelijk 309 hits en ben ik ff door de bomen het spreekwoordelijke bos kwijt.

  4. Hoi Maarten,

    Top idee die FTDI kabel.
    Kan je me aangeven welke volg orde en kleuren combinatie nodig is voor de RJ11.

    Gr. Joep

  5. Beste Maarten,

    Binnenkort worden er bij mij ook slimme meters geplaatst met een P1 poort en wil de kabel zoals jij beschrijft gaan gebruiken. Heb het kabeltje al aangeschaft maar moet de RJ11 nog plaatsen. Kan je mij aangeven welke volgorde van kleuren en positie je gebruikt hebt voor de RJ11?

    Dank,
    Lars

  6. Hoi Maarten,

    super beschrijving. Vandaag de kabel ontvangen en RX poort omgezet. RJ11 erop gezet en keurige uitlezing.

    Wat schetst mijn verbazing een paar uur later: de waardes zijn veranderd naar onleesbare output:

    cat /dev/ttyUSB1
    ?KMP5?KA6U00?5?5?00????
    ?
    0-0:96.?.?(?0?B??365530303?353?353?30303?3?3???
    ?-0:?.?.?(005?5.000???詍
    ?-0:?.?.?(00?0?.000???詍
    ?-0:?.?.?(0060?.000???詍
    ?-0:?.?.?(0???6.000???詍
    0-0:96.??.0(000???
    ?-0:?.?.0(0000.????ש?
    ?-0:?.?.0(0000.00??ש?
    0-0:??.0.0(999?A??
    0-0:96.3.?0(???
    0-0:96.?3.?(??
    0-0:96.?3.0(??
    0-?:??.?.0(3??
    0-?:96.?.0(3?3?3?303?353?3?30303?3?3?3?363?3???
    0-?:??.3.0(???0?3??0000?(0??(60?(??(0-?:??.?.??(?3??
    (00??3.?03??
    0-?:??.?.0(???

    Heb jij enig idee wat hier aan de hand is? Ik ben het spoor bijster.

    Rob

  7. @Lars, Joep: Ik ga me niet wagen aan kleurencodes, die kunnen variëren per FTDI kabel. Vaak zit er een stukje documentatie bij de kabel welke kleur welk signaal is.

    @Rob: heel vreemd, heb je niet toevallig de bitrate (baud) aangepast? Of misschien flow control? Hoe is je seriële poort ingesteld?

  8. Hoi Maarten,
    Probleem opgelost. 🙂 weet niet precies hoe maar we hebben een paar keer nieuwe connectors gemaakt en nu werkt het (ik kom er niet meer aan…..)
    Bedankt voor je reactie!

  9. @Rob – dat is de even parity: het hoogste bit van de 8 staat bij de helft van de ASCII waarden op 1.

  10. Beste Maarten, heb de optie uitgeprobeerd op mijn oxxio itron ace 4000 slimme meter.
    Er zit een p1 poort op of dit gaat di. Werken?

    1. Wat wil je precies weten? Of mijn beschrijving gaat werken met een P1 poort?
      Als het goed is, is de P1 poort een standaard en moet het dus ook werken met jou Oxxio meter.

  11. Wire Pin Type Function
    Black 1 power Ground
    Brown 2 Input CTS (Clear to Send – Device is ready to receive)
    Red 3 Output VCC (+5v / +3.3v)
    Orange 4 Output PC serial Tx (TTL Rx)
    Yellow 5 Input PC serial Rx (TTL Tx)
    Green 6 Output RTS (Request to Send – PC has data to send)

  12. Dag allen,

    heb gebruikt gemaakt van de configuratie van Ge Janssen voor het maken van de RJ11-RS232-USB connectie.

    Nu heb ik heb aangesloten op mijn ISKRA en krijg netjes elke 10 seconde een pakketje (ik heb zowel de kabel gekoppeld aan mijn Raspberry PI als mijn Macbook (via ZOC) en krijg steeds deze pakketjes (baudrate 9600):

    >>
    vdd?,$?,$??Fm$, m@Z?mdddd – ?lE?m$, m@?Hddd ` @?m$l m@Z?mdddd$mdd$%@?m$l m@?Hdddd$mdd$%E?m$,H?` m?mdd??Fm$, -@Z?mddd$-?dE?m$l -@Z?mddd$md$%E?m$, m$m??HZd$%ENm$,H?3 ‘??FN- ,H? m?-$?$ddd$d$??FN- l` -$m?-d$ `dddd?eHd?eHY??eH- l` m -?B?Hdd$ -d??FN- l` ?@Z?-??F@?D@-`dg?m$,H? -??@?0@??vdd?, ?lE?m$, m@?Hddd ` %E?m$l m@Z?mdddd$mdd$%E?m$l m@?Hdddd$mdd$%E?m$,H?` m?mdd??Fm$, @Z?mddd$-?lE?m$l -@Z?mddd$md$%E?m$, m$m?m?HZd$%E?m$,H?3 ‘?-??FNm$,H?$-?-?m$?HH$m?-?- l` – m?-??FN- ,H? m?-$?$ddd$d$??F?? l` -$m?-d$? `dddd?eH??HY??eH? l` m ??BNHdd$ -d??FN- l` ?@Z?-??F
    <<

    Wat zou er mis kunnen zijn? Misschien de lengte/kwaliteit van de kabel??

    Alvast bedankt voor jullie hulp!!

    Groet.
    Kaspar

  13. na wat lezen heb ik het idee dat het komt omdat ik een RS232 kabel heb (ES-U-1001-B10 / UC232R-10 ) en die communiceert niet TTL wat waarschijnlijk nodig is voor het uitlezen van de P1 poort. Heb nu TTL kabel besteld….

  14. Waar bestellen die (FTDI) kabels?
    Ik begrijp dat er zo hier en daar nog al wat varianten zijn.
    (een PN zou mij al veel kunnen helpen)

  15. Hoi Maarten,

    Interesante stukjes heb je geschreven.
    Heb de kabel zojuist op Ebay gevonden voor 6,50E en besteld.
    Zodra hij binnen is wil ik 1 van mijn rasberry pi’s gaan inzetten om de smartmeter uit te lezen.

  16. Hallo,
    al zoekende naar een oplossing kwam ik op deze site terecht, mooi Maarten dat je al deze informatie met het www deelt!
    Ik probeer mijn P1 poort uit te lezen middels deze kabel: “PL2303HX USB naar RS232 TTL converter adapter Module.”
    Hij wordt gezien door mijn server als “ID 067b:2303 Prolific Technology, Inc. PL2303 Serial Port”
    Ik krijg echter geen enkel pakketje binnen in cu of minicom (minicom (9600-7E1) en nu las ik iets over het inverteren van het signaal. De FDTI chip kan dat middels een software setting, voor deze weet ik het niet (kan hier niets van vinden).
    Alvorens ik aan de slag ga met een HW inverter 7404 (?) dacht ik dat ik wellicht hier eens kon vragen of dit wel een oplossing is.
    Het niet binnen krijgen van data kan natuurlijk ook ergens anders op duiden of komt dit echt door het niet ge-inverteerd zijn van het signaal?
    Hoop dat iemand mij hier op het goede spoor kan zetten 🙂
    Alvast bedankt voor het meedenken en m.vr.gr.
    Ruud.

  17. Hi, ik heb via Antratek (http://www.antratek.nl/USB-adapter.html) de TTL232R (5V TTL) kabel gekocht en uiteindelijk m.b.v. deze documentatie http://www.antratek.nl/pdf/DS_TTL232R.pdf drie kabeltjes (GND, RXD en RTS#) op een RJ11 stekkertje geprikt (de overige drie draadjes heb ik af-getaped.

    Ik krijg echter geen signaal van de ISKRA-ME382 meter (soms ontvang ik alleen een \x00).

    Hetzelfde resultaat krijg ik met
    – Putty op Windows 7
    – pyserial/cu op Arch Linux i386
    – pyserial/cu op Arch Linux ARM (raspberry pi) en
    – pyserial/cu op Mac OSX 10.7.5
    waardoor ik het gevoel krijg dat het aan de kabel ligt.

    Ik connect met baudrate 9600, even parity, en 7 bits.
    Wellicht dat je mij (en anderen met hetzelfde probleem) toch zou kunnen assisteren?

  18. Ik heb een L&G E350 sinds kort thuis en FDTI – 232 R – 5 V – WE kabel

    Veel info gevonden op het internet maar een beetje tegenstrijdig , kan iemand mij aangeven welke pin-bezetting ik moet aanhouden op
    de RJ11- stekker en welke setting omtrent de instelling van de USB-port ?

  19. Ben ook nog niet uit de pin-out, maar er schijnt nog een 1k weerstand tussen VCC en RxD nodig te zijn bij een L&G E350: http://www.domoticaforum.eu/viewtopic.php?f=71&t=9510&p=69730&hilit=e350#p69730
